从古到今，乐谱的出版史就是一部科技进步史

GuitarEP

这篇文章是很多年前大家都还在写博客的时候，我发表在自己博客上的。博客时代已经过去，自己的博客也没再续费关闭了。重新帖一份在这里，仅当作纪念。

一：中世纪 －手工抄写

中世纪早期（公元800－1500年），天主教会十分强盛，其控制包括音乐在内的许多事物。这段时期，都会认为音乐有益于使礼拜方式更上一层楼。因此，一种叫illuminated的手稿大量出现。这个时期的乐谱都是以人工手写。这个时期的乐谱主要写在羊皮纸或其它兽皮上。

10－11世纪的纽姆谱

（注）纽姆谱：中世纪教堂音乐的一种乐谱符号

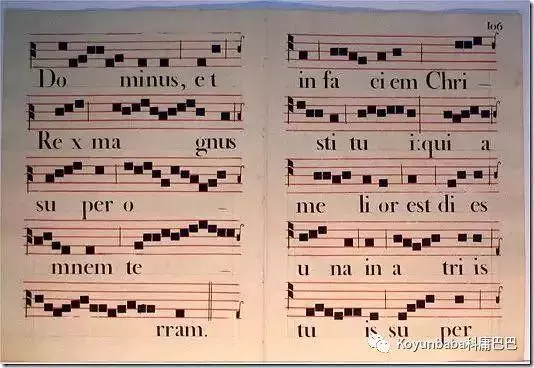

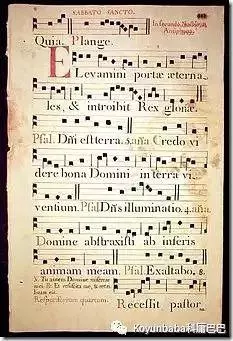

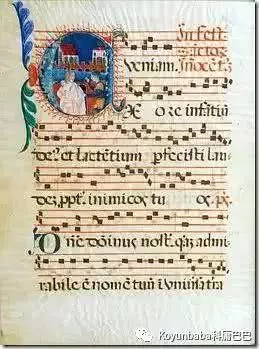

弥撒曲手稿

两页手写稿

二：木版印刷

15世纪后一种新的印刷技术逐渐发展起来——木版印刷。这种印刷术是把乐谱刻在一块平整的木板上以作印刷。为了避免出错，雕刻工必须非常小心地把乐谱以镜像（反相）的方式刻到木板上。然后把音符、线谱及符号周围的地方挖空，完成这步后就给木板涂上油墨，再把纸张或牛皮纸覆盖到木板之上进行印刷，等待油墨干后就完成了一份乐谱的印刷流程。

这块木版雕刻被称为Opusculum Musices，它来自1487年的意大利博洛尼亚，是目前所发现的最早的音乐出版物的木版。尺寸是7.5×5.5英寸。

木版印刷过程

用木版印刷技术制作一份乐谱基本流程是怎样的？下面将作出展示：

第一步：收到乐谱后，在一张用作中转的白纸上以镜像的方式复制一份，然后压到一块平整的木板上。

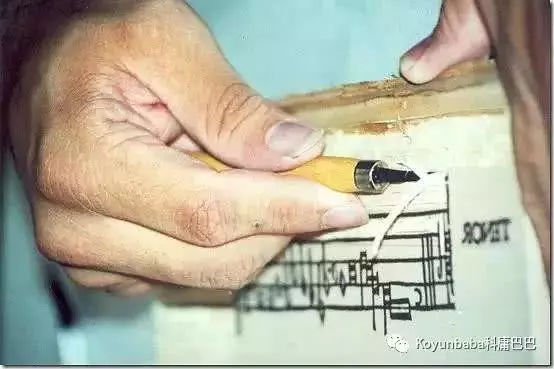

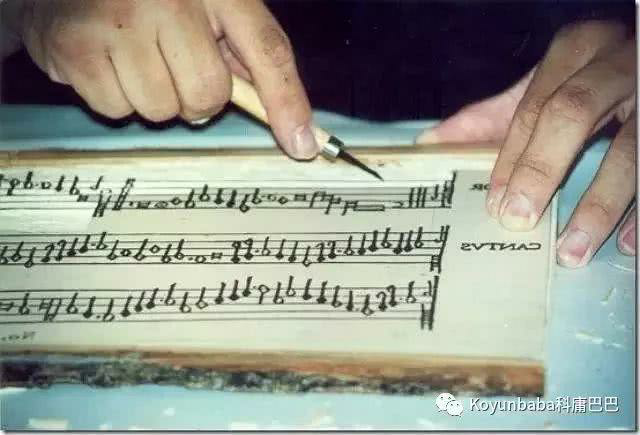

第二步：按照乐谱，把空白地方挖空。这一步需要十分小心，稍不留神就会前功尽弃。

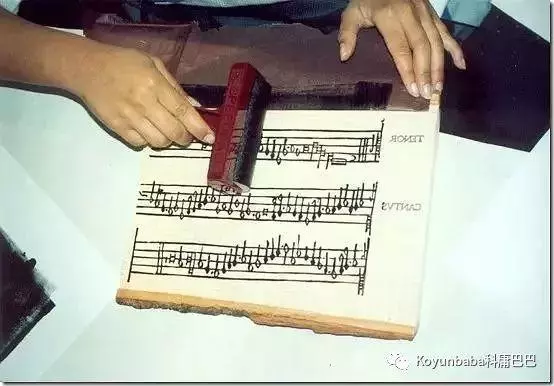

第三步：用天拿水稀释黑油墨，然后用滚筒把油墨刷到木板上。

第四步：用石蜡在纸的一面涂抹。

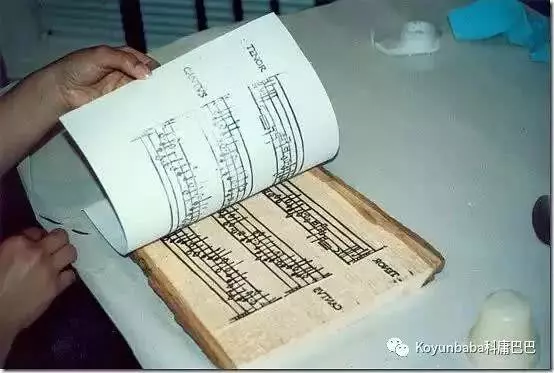

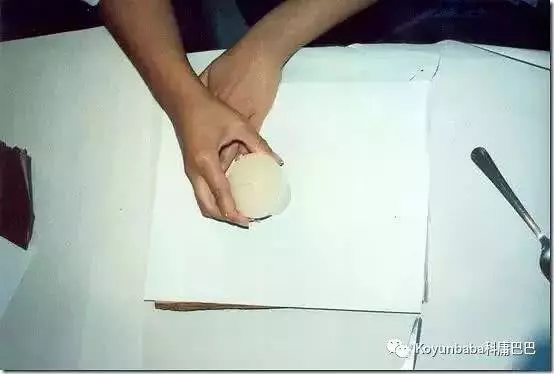

第五步：把纸小心地放到涂有油墨的木板上，有蜡面向上。蜡的作用就是在接下来的使用勺子在纸背按压的时候走动得更流畅。把所需地方都压过后，小心地把纸拿起等待干燥。接下来印下一张纸……

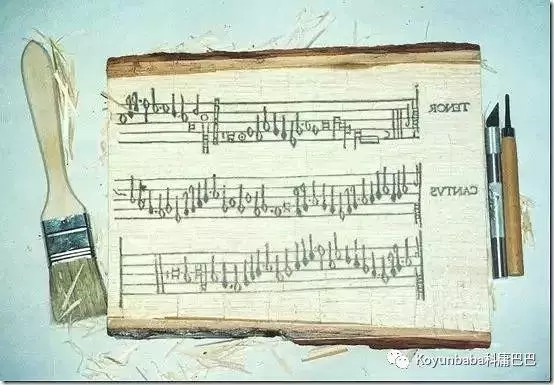

木板上的乐谱是以镜像形式记录乐谱的

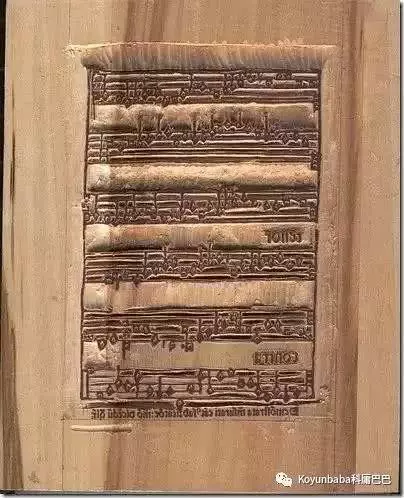

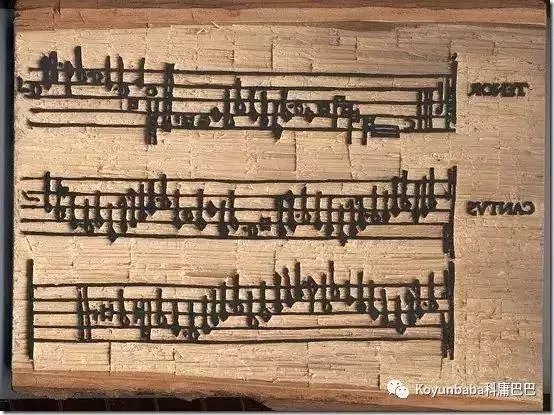

完成后的木版

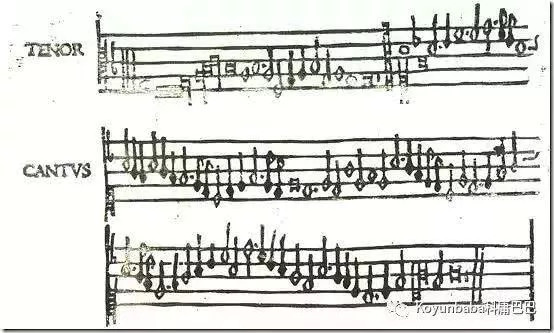

木版印刷出的乐谱

1450年，使用木版印刷的工人在作业

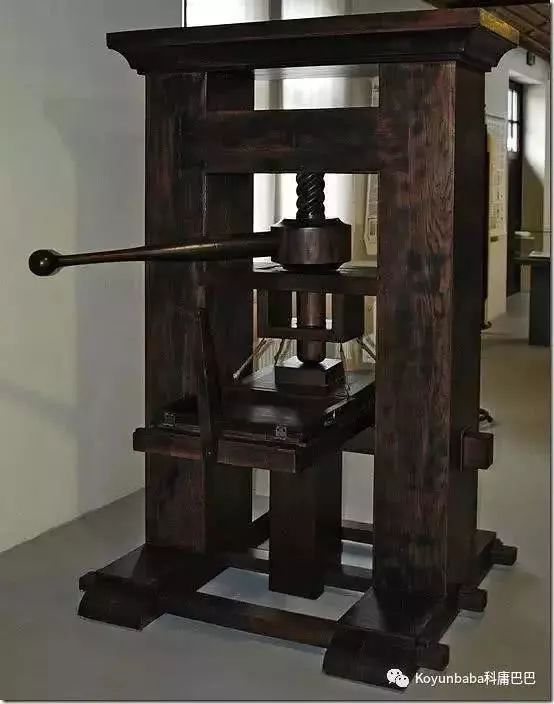

位于波兰的一台印刷机器，同样是使用木版印刷术进行印刷

三：活字印刷

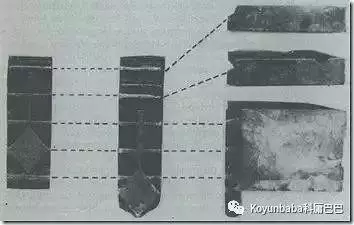

随着工业的发展，印刷技术进入了活字印刷的时代，乐谱的出版也紧跟时代步伐用上了活字印刷的技术。人们开始使用金属制作各种乐谱符号的零部件。下面是来自1577年Grande Musicque的一些用于活字印刷的部件

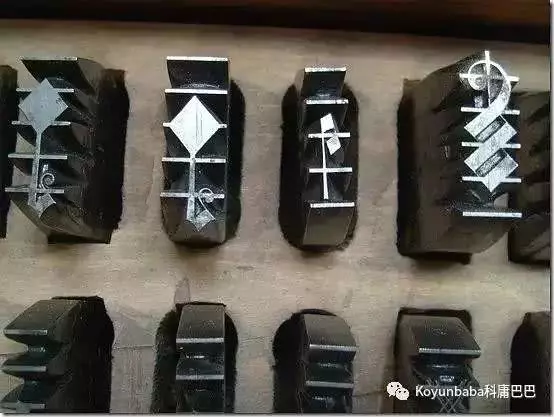

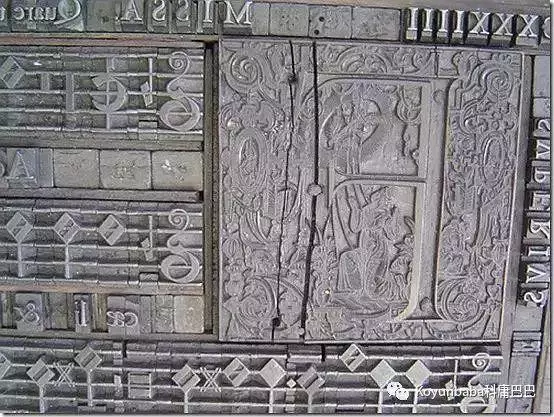

活字印刷术的零部件及印刷板

金属活字部件的使用使乐谱印刷的效率得到极大的提高。

拼好的底板

有破损的底板

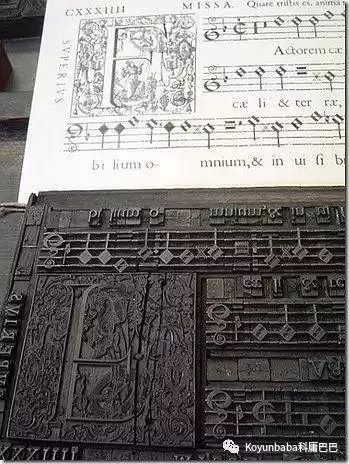

底板与印刷好的乐谱

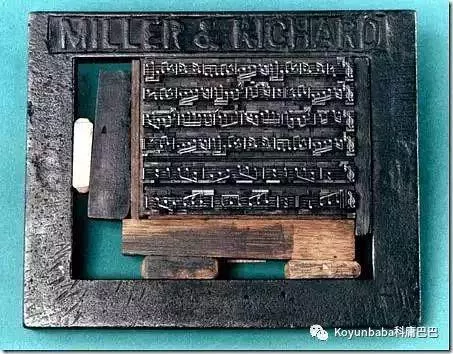

准备好印刷的印版

  由Miller & Richard在19世纪末或20世纪初制作，尺寸是22 mm H x 202 mm L x 165 mm。这张图片版权归属于英格兰国家博物馆。

四、雕刻印刷

因为活字印刷无法为每一份手稿保留一份母板，因此雕刻印刷出现了。雕刻印刷的基本流程就是：

1、先策划好线谱、留白、排版格式等 2、接着按高音与最低音以及美观角度安排好乐谱之间的间距。 3、然后在一块用锌、铜或锡铅合金制成的矩形金属板上使用一个叫做rastral（图一）的工具刻出线谱.

4、再用钢尖的笔把乐谱以镜像形式写到金属板上（图二）。

 5、用锤子敲击特制的凿把符头及调号敲进金属板上。这个时候敲到金属板上的符头等等应该是以镜像形式。

 6、敲进去的，印出来的乐谱就是以正常方向展现。其它符号，如：符杠、符干、文字、长圆滑线等则是以人手雕刻的方式刻上去。

 7、完成前面的工作后，再用锤子在金属板背面轻轻地敲击以使金属板平整。使用工具辅助，在金属板的背面标记出错误，然后用锤子敲出来，重新再刻这一部分的乐谱。全部完成后，使用锉刀、砂纸等打磨工具去除的多余部分使金属板表面平滑。

 8、上墨后，凹下去的部分将填满墨水。然后用印刷机把金属板上的乐谱印到纸上。随着技术的进步，凹下去的部分不再填充墨水，取而代之的是在金属板的表面上墨，因此凹下去部分将在纸上留白形成一张负片，并以此制作正片。

今日大部分的乐谱制作都是以乐谱制作软件来进行排版，但有一些音乐出版公司如G. Henle Verlag 直到2000年依然采用这种手工方式制作乐谱。

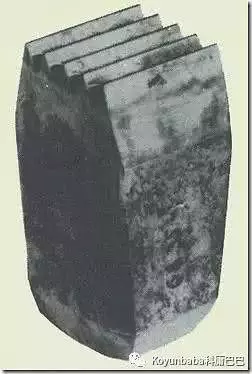

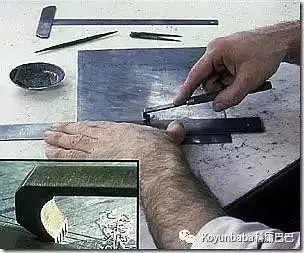

图一：用rastral把线谱刻到金属板上

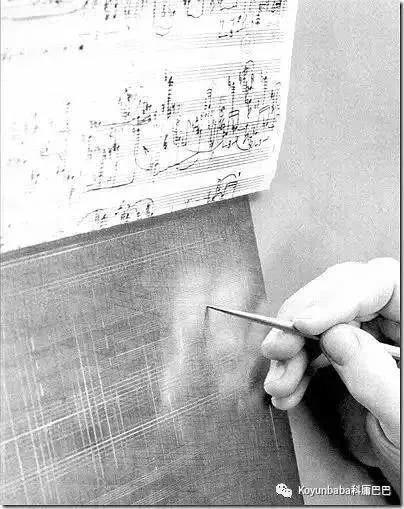

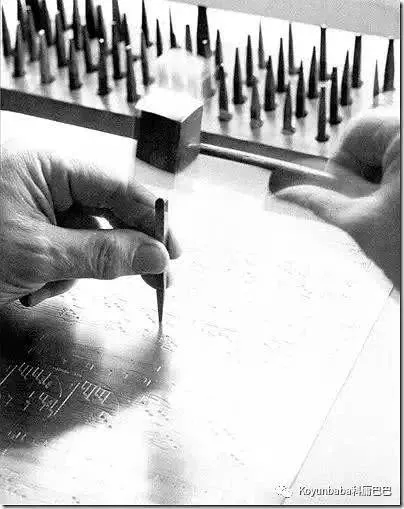

图二：用带有钢尖的笔把乐谱镜像写到金属板上

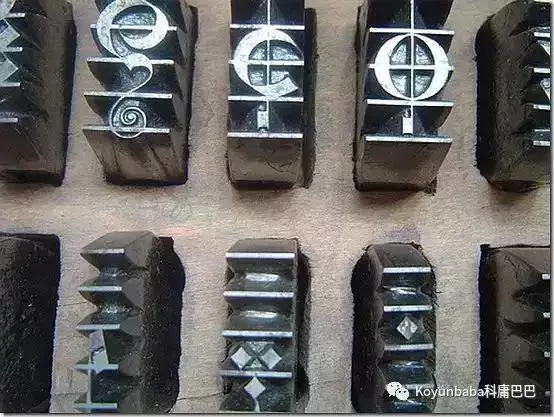

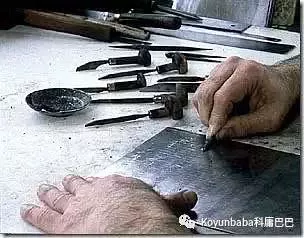

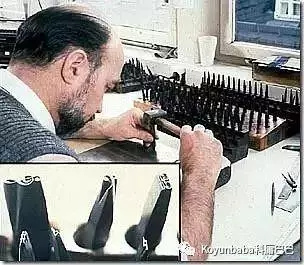

图三：锤子加特制凿把符头刻进金属板

图四：刻画长圆滑线的工具

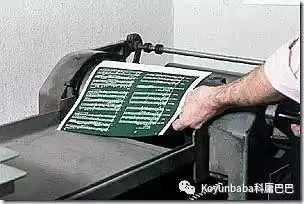

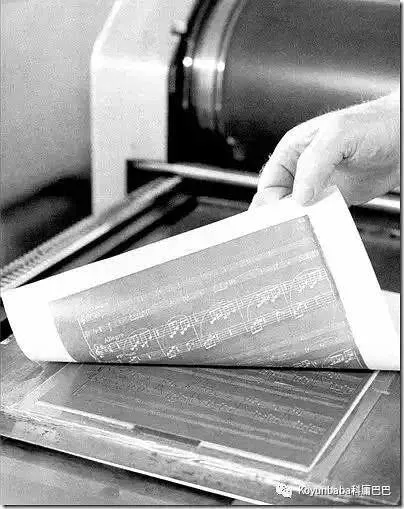

图五：开始时直接通过金属板把乐谱印出来

因为但连续的印刷会破坏母板，因此后来人们只使用母板印，下边是一些已经完成的母板：

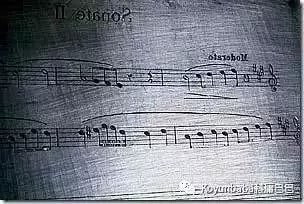

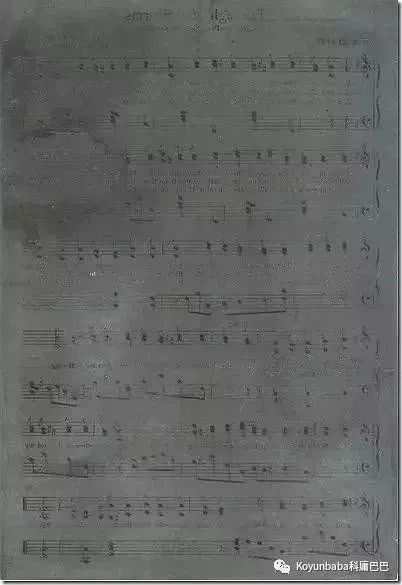

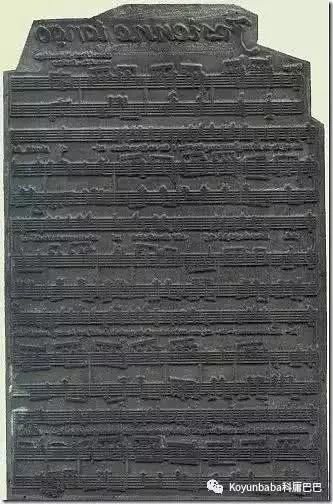

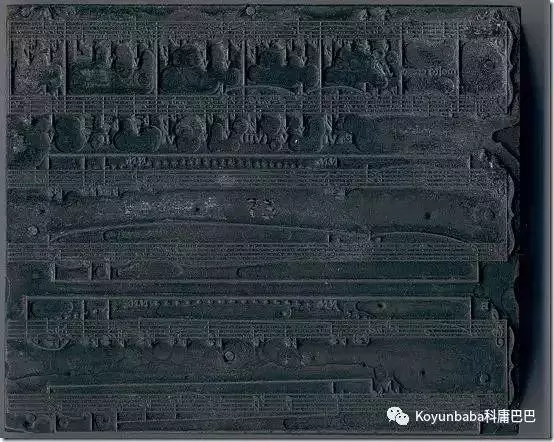

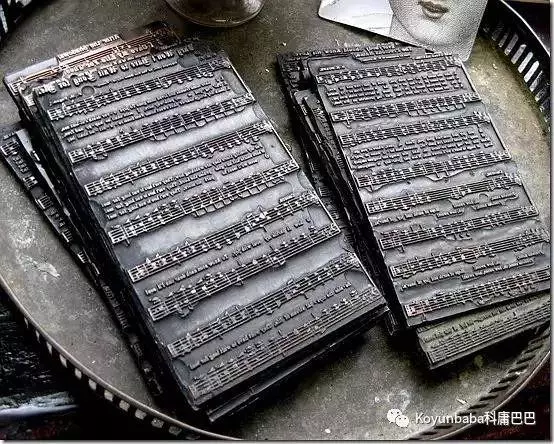

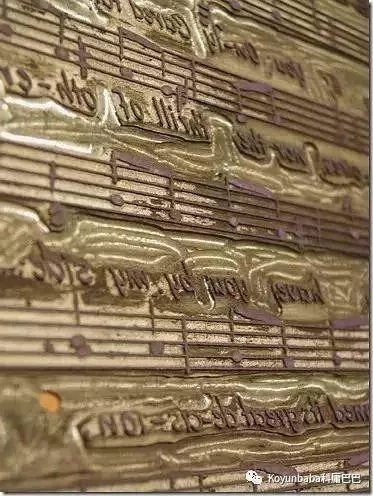

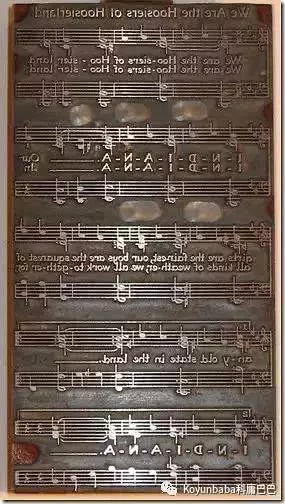

一块已经完成的母板

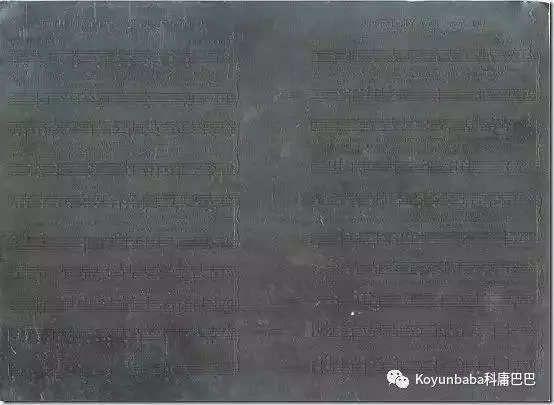

母板的背面

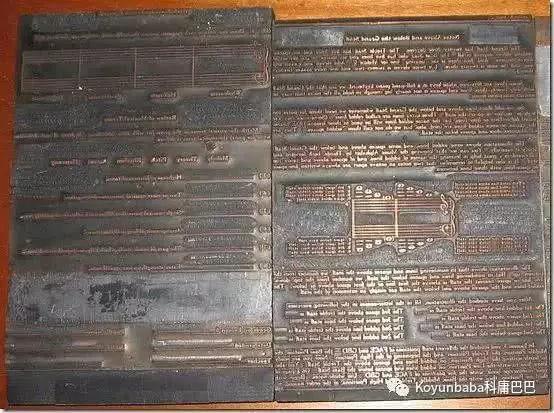

歌曲“Through the Storm”的母板。于1943年完成雕刻。

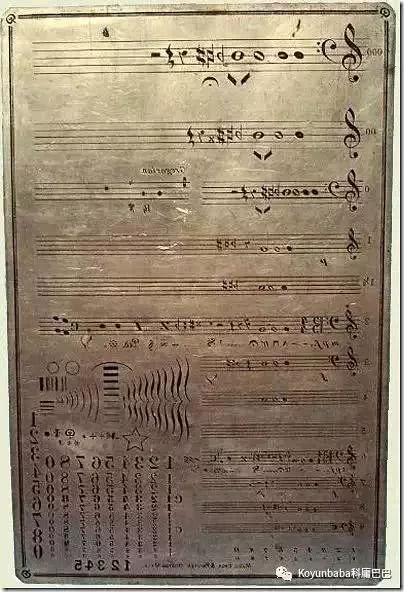

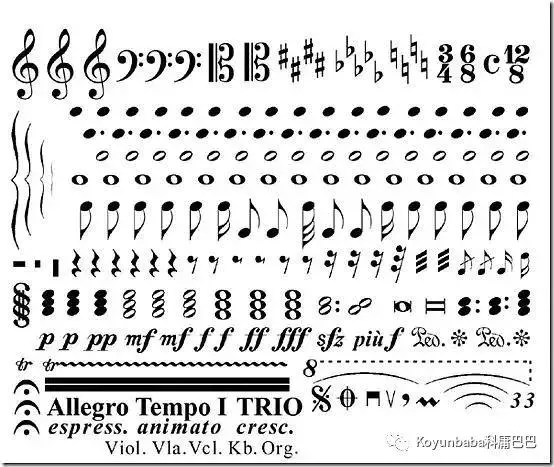

有各种音乐符号的母板

赞美诗的母板。

1943年完成，刻有”Let Jesus Save You Tonight” 和 “Come Back to the Savior

更详细的制版过程

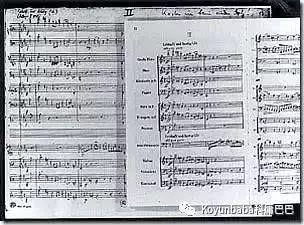

准备用作雕刻的手稿

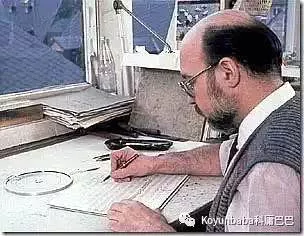

安排最佳的乐谱间隔

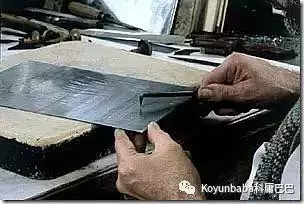

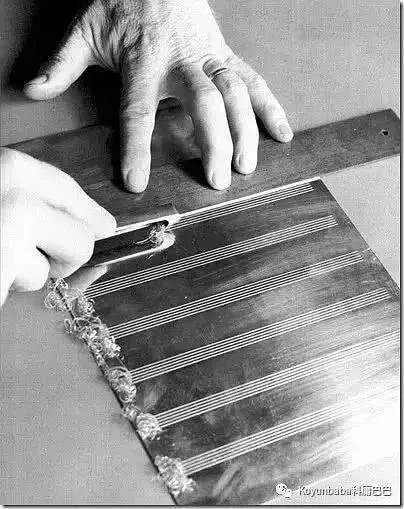

刻线谱

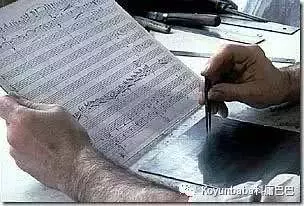

确定乐谱间隔

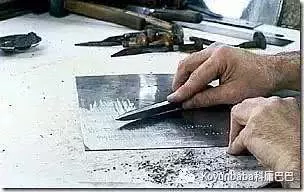

把音符等刻到钢板上

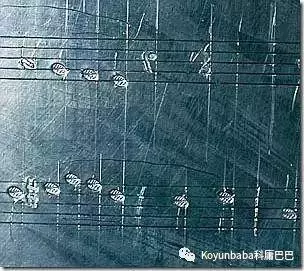

局部放大

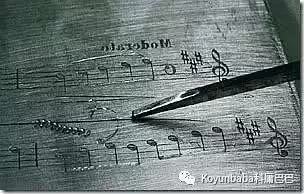

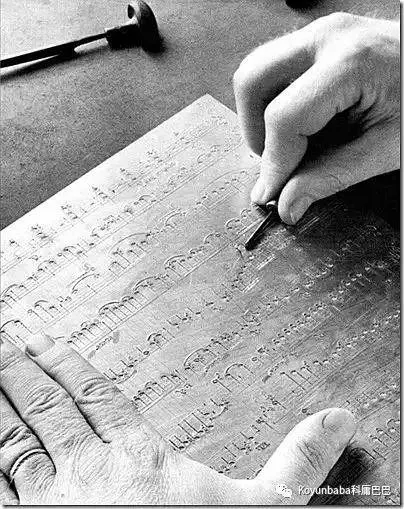

刻圆滑线

放大来看看

打磨

完成后

在钢板上作修正

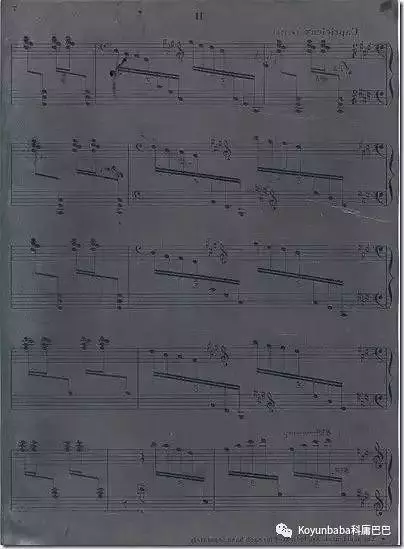

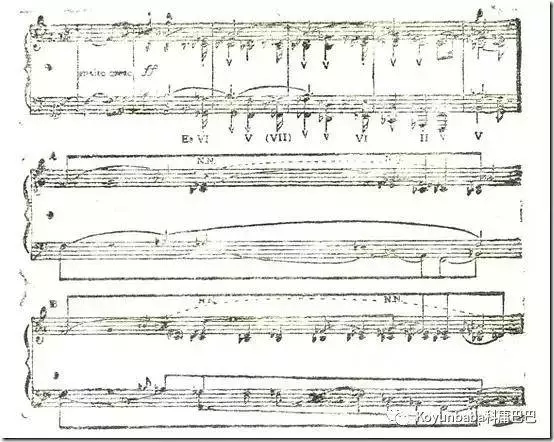

从母板上印出来的负片

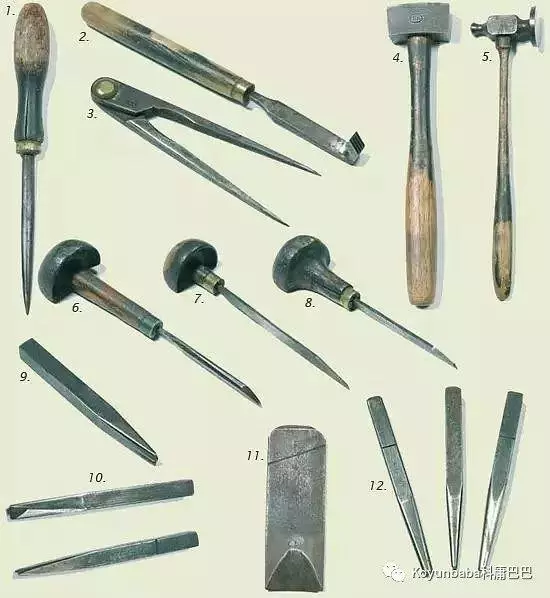

部分工具

五、平版印刷

平版印刷术由剧作家Alois Senefelder于1796年发明。他由于无法承担出版自己作品的费用，于是自己尝试不同的乐谱印刷方式。最终他在石板印刷上试验成功了。制作过程就是用油基油墨把各类符号、文字、音符画到一块平滑的石灰岩上。然后往石头上倒入酸，写有油基油墨的部分就会成为浮雕了。后来人们在他的基础上发展出了其它的平版印刷技术。

以下是部分成品的展示：

六、模板印刷

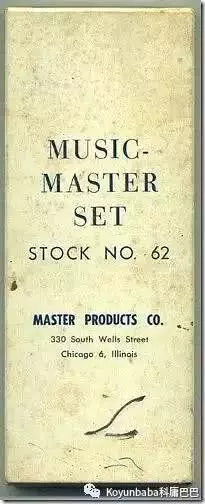

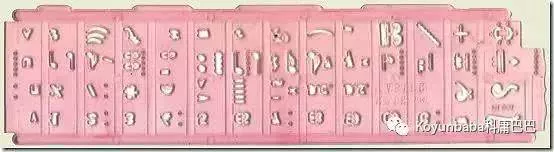

【模板尺】

1980年The NotemasterTM

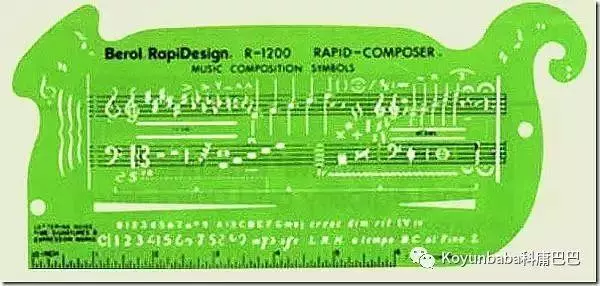

R-1200 RAPID-COMPOSERR MUSIC

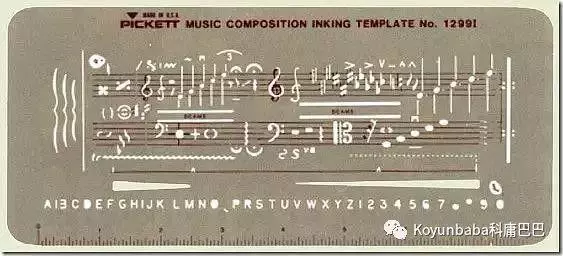

1299i MUSIC COMPOSITION

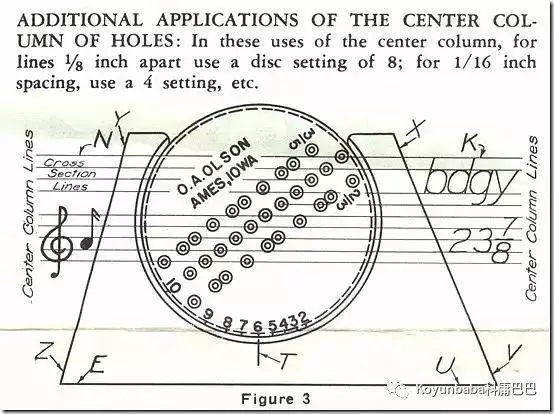

The NotemasterTM使用手册

The NotemasterTM包装盒

Keuffer & Esser Co.的产品画出来的乐谱样例

七、图章

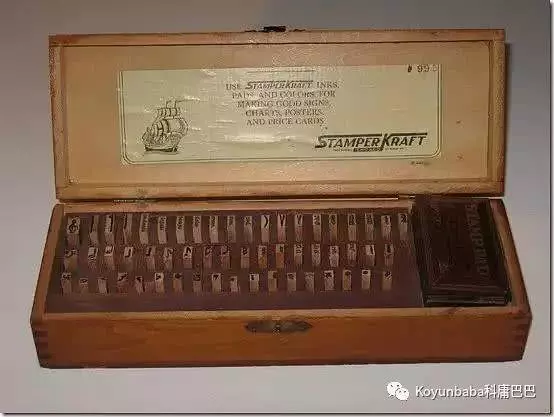

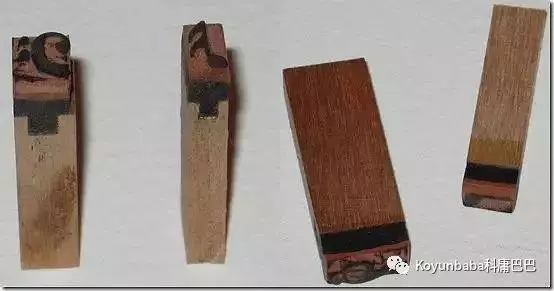

图章同样曾应用于乐谱印刷。

八、转印

简单来说，就是把纸张放到预制有各种符号模板上，然后转印到纸上。是不是和我们小时候玩的把硬币图案印到纸上很像？

九、手写乐谱的工具

手写乐谱的历史非常悠久，但随着历史的发展，也出现了各样越来越方便的工具。让我们看看这些方便手写乐谱的工具，然后再在下一章看看各式各样复杂的打谱机（对应打字机的称呼）

【笔】

画线的好帮手，可画各种宽度的线

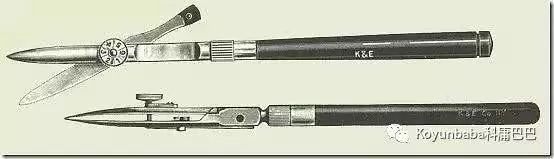

画线笔

【尺规】

画线尺

画线尺

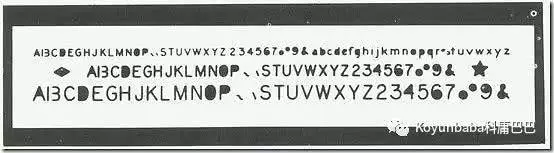

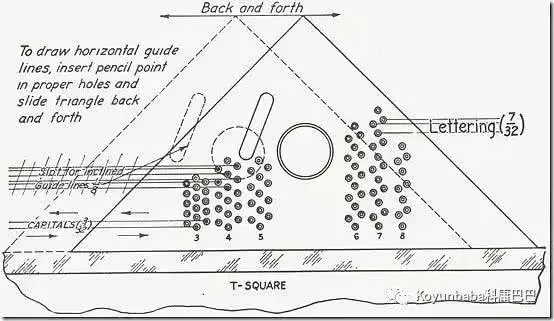

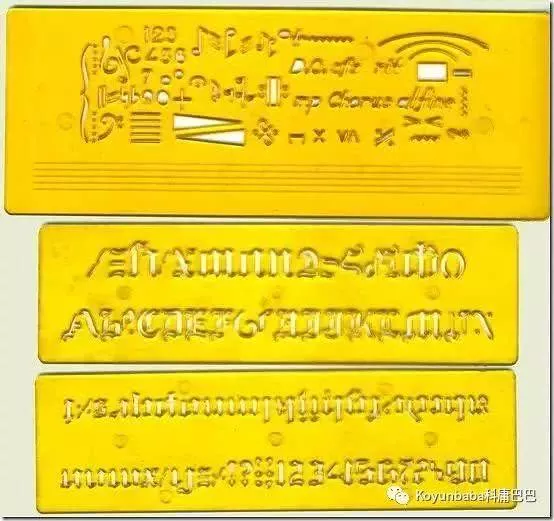

用作写标准字符的尺

用作写标准字符的尺

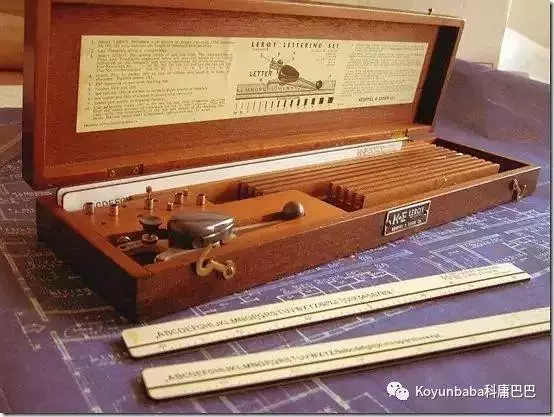

套装

用于画各种曲线的尺

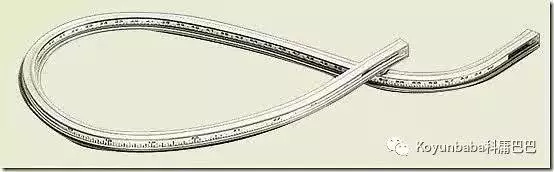

用于画各种自定义曲线的软尺

十、打谱机

沃尔顿传教士J. 沃尔顿大概在１９２３年或之前发明了沃尔顿打谱机，由The Music Typewriter Co.制造。这间公司位于伦敦的Hatton Wall。这台机器可以画线谱、音乐符号以及文字，无需专业知识就可以操作。操作者可以看到自己打印出来的乐谱。按下杠杆带动鼓轮把鼓轮上的音乐符号印到纸上。它可以像传统打字机那样快速地打印乐队或管弦乐队的乐谱，也可以用作为平板印刷、凸版印刷或蜡板印刷做准备。

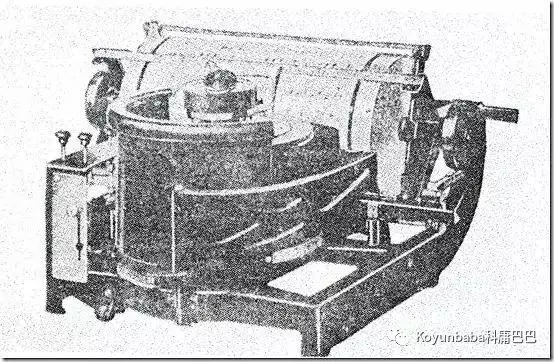

打谱机

类似于沃尔顿打谱机的机器

【史密夫 科罗娜】除了知道是２０世纪３０年代的型号之外，没有更多关于这台机器的信息了。

拥有全键盘及音乐符号。

拥有全键盘及音乐符号

【Melotyp】Melotyp打谱机由Carl Winterling在德国法兰克福发明。它获得了１９３７年在巴黎举行的国际博览会特等奖。我们推测它仅有１０台被生产出来，其中５台在１９３８年被出口到美国，４台现在被收藏于博物馆或其它音乐机构，最后一台被私人收藏。

1939年德国入侵波兰，第二次世界大战。因此，大量的产品停止了制造——包括Melotyp。没有迹象显示在战前有更多的Melotyp被生产出来，战后同样也没有恢复生产，所以Melotyp的数量极少。

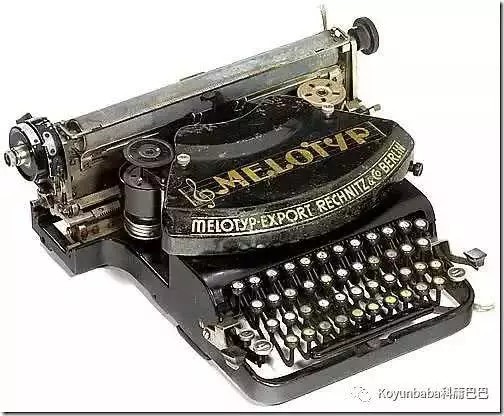

Melotyp打谱机

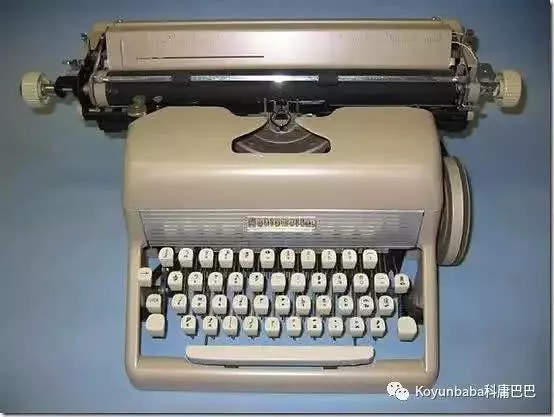

【奥林匹亚】一台小型的打谱机诞生了，它就是奥林匹亚打谱机。这台打谱机类似于普通的打字机换成改进了的按键，音乐符号替代了字母。这些符号，像四分音符，只需一键就可打出；高音谱号，两键打出，一键打印下半部再一键打印上半部。碳带用作打印空白线谱，同时，这台打谱机也可以打印谱表。指针指示将要在纸上打印的位置，因此可以通过游标设定在纸上的任意位置打印。一些打谱机无法打印的符号则是通过手写的方式补充完成，例如：圆滑线、延音线、符杠（beams）等等。

打谱机与键盘排列一览

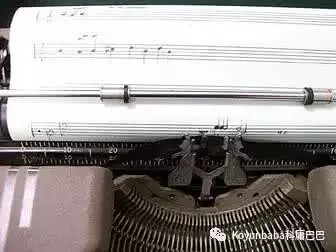

打出来的乐谱样本

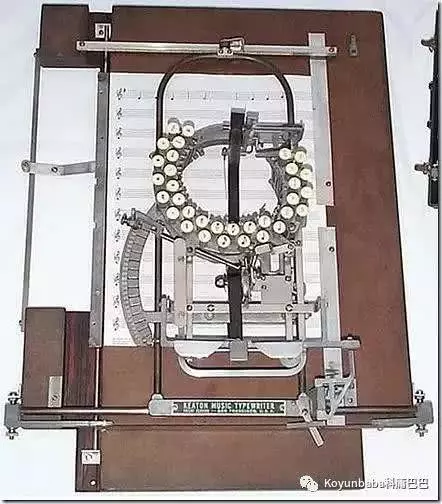

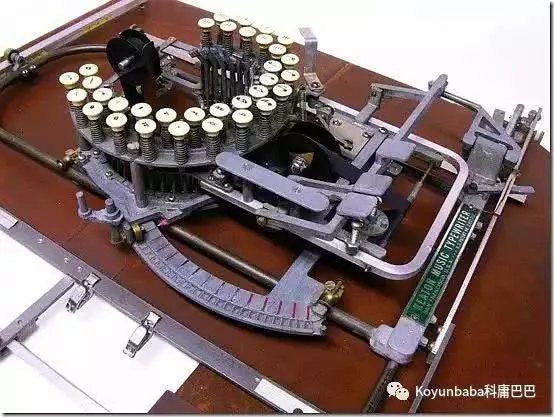

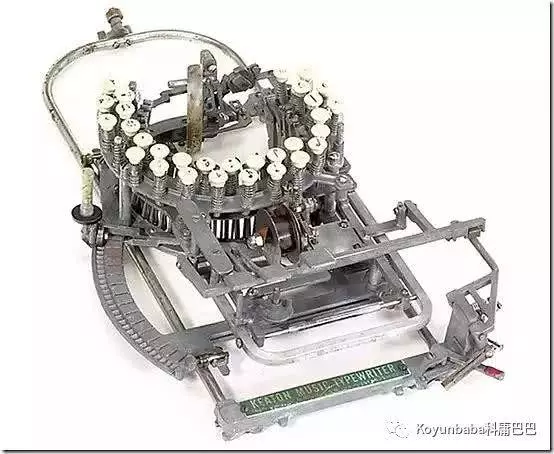

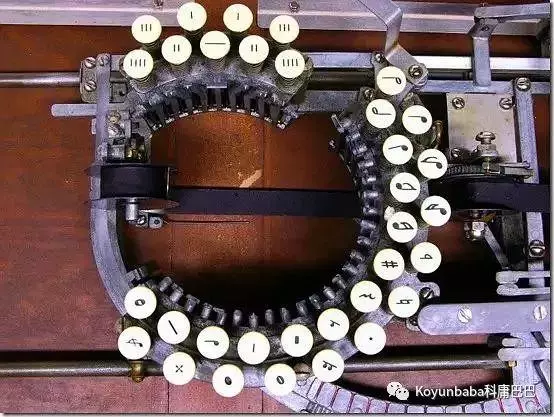

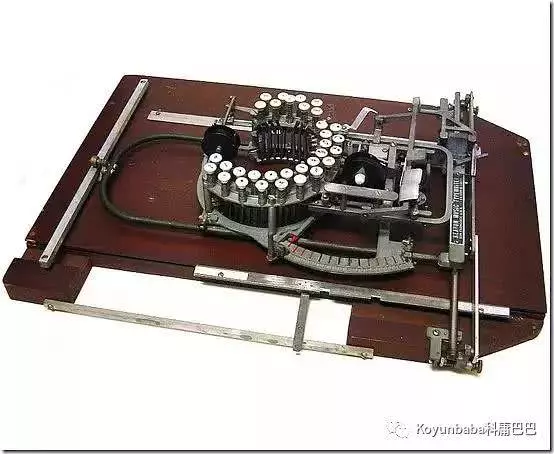

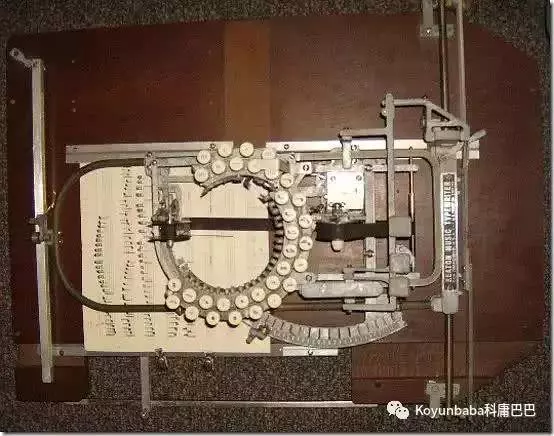

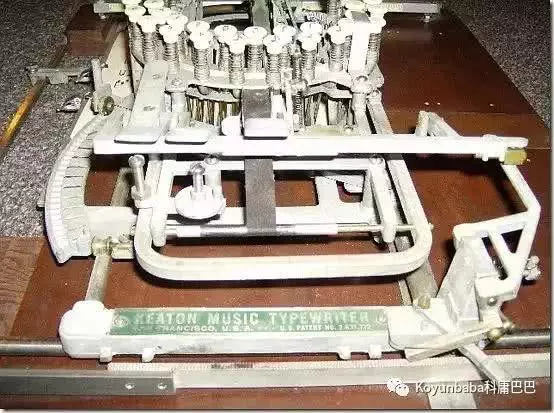

【Keaton】这台打谱机有一个把手移动转盘，使某个将要打印到纸上的音符按钮对准碳带。同时，也可以用这个把手控制大键盘转动或是小键盘的转动。大键盘负责打印音符及符号，小键盘负责打印各种线。

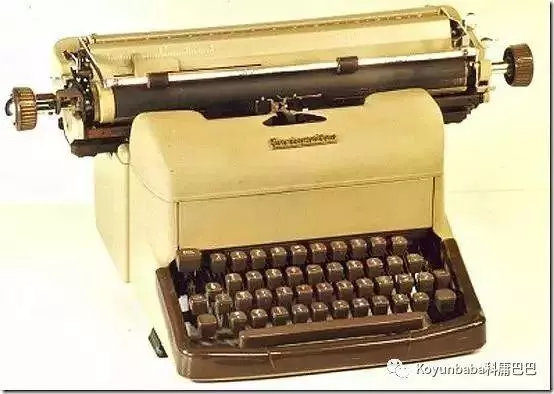

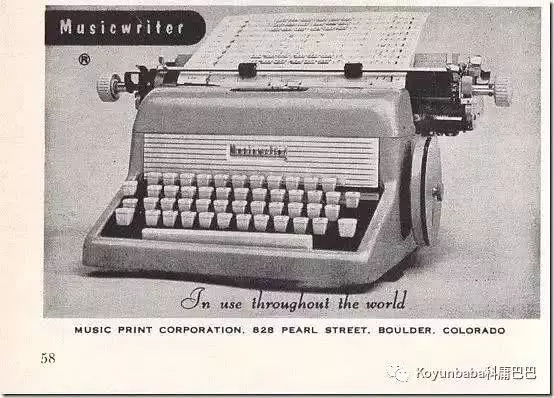

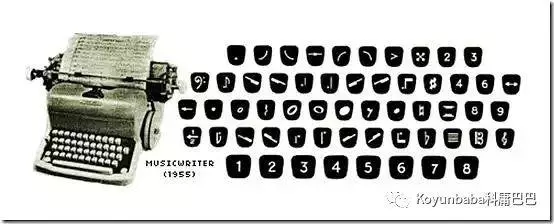

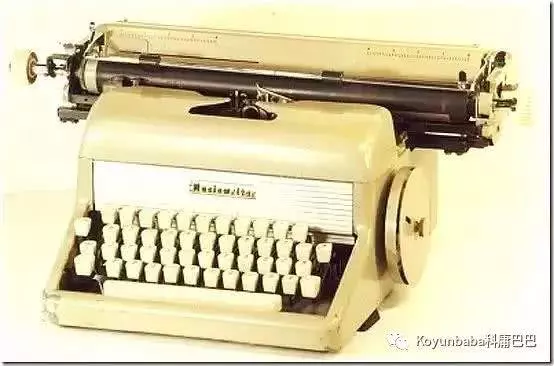

  【Musicwriter】１９５４年，著名合唱曲作曲家、音乐教授、发明家Cecil Effinger发明了一台打谱机叫作Musicwriter。这台机器最终售向全世界。Cecil Effinger在法国期间产生了发明打谱机的想法，他说：１９４５年１０月的一个中午，我在法国巴黎，我在为美国比亚里茨大学采购一些音乐用品。我碰巧在一间商店的窗户看到一幅画有仪器的画，这触发了我要造一台类似的机器的想法。那天傍晚，Musicwriter的基本想法已经大致确定了。当Cecil Effinger回到美国后，他把自己的想法付之行动了。１９４６年他就制造出这台打谱机的原型了，但是还是要继续完善。１９５４年他完成了他的发明，１９５５年他创立了Music Print公司，于１９５６年到１９９０年期间制造销售Musicwriter。在这期间，超过５千台各种型号的Musicwriter被制造出来。
