吉他手能接触到的音频数据线材可以说是极其广泛的
而且其中牵扯的各种音频概念也比较复杂～
什么
模拟与数字线材的概念啊
平衡与非平衡的概念啊
传声器电平、乐器电平、线路电平的概念啊
TRS与TS概念啊
甚至还有USB～～
今天带你把这些概念一起通杀
说白了
模拟线材传输的是电流信号
数字线材传输的1和0的数字信号
模拟线材传输的信号是通过电流的形式传播的
它们对外界的干扰非常敏感
比如说话很大声会把它们吓到
最常见到的干扰就是吉他手们贼鸡儿讨厌的电流声
所以说
吉他的输出信号属于模拟信号
需要通过模拟线材来传输它
在线材质量上要求比较高
10块钱的连接线和1000块钱的连接线肯定没法比了
但是数字线材就不一样了
它不怎么害怕干扰
它传输的只有1和0的数字信号
再被干扰传输的也只有1和0
它怕个啥
数字线材的质量同时也是没所谓的～
把银子花在高端的吉他模拟连接线材上很值
数字线材你就随意吧～
平衡与非平衡的概念
其实是建立在模拟线材之上的
我们就是为了处理模拟线材很容易被干扰这个问题
而发明了平衡线材
就是这种三个针的卡农
它的原理就是通过复制一份一模一样的信号一起传输
来避免噪声的干扰
你可以点传送门看更加详细的原理描述～
⬇️⬇️⬇️
非平衡线材就很简单啦
它就是用过一根线来传一个信号～
根据这个道理
咱们的吉他输出口使用的线材就是非平衡线材啦
有人会产生疑惑
既然平衡线材这么好用
为啥不在吉他上直接使用平衡线材呢？
其实
我也想这样的
但是老天不允许啊！
由于吉他拾音器本身的工作方式
只能产生一条信号给我们传输
没法凭空变出两条信号给我们使用平衡线材来传输～
所以
如果你想要使用平衡线材来传输吉他的模拟信号
你就需要一个江湖人称“狼盒”的神奇设备
DI
一条模拟信号进DI分分钟变成两条～
你就可以快乐的用平衡线材传输吉他的模拟信号啦
我乍一说这三个名词可能你们会一脸蒙圈
但是听我来说一个例子
从前山里有一个庙
庙里有一个和尚
和尚问我
“他的吉他输出接口直接插一个耳机
为什么耳机听不到声音？”
......
不知道同学们有木有相同的疑惑
这道题的常规解法是：
“由于吉他的拾音器传输的电平为高阻抗乐器电平
并不能将耳机驱动
我们需要将乐器电平抬升到线路电平水平
才可以驱动耳机”
了解这三种电平对你日后刷怪大有裨益
我们从平衡和非平衡的角度来想想这三种电平
（这里的电平你不要把它想成音量！！！
这是信号层面的电平！！！）
乐器电平：一定是非平衡信号（等待着被放大到线路电平）
传声器电平：一定是平衡信号（等待着被放大到线路电平）
线路电平：一定是平衡信号（理想电平）
也就是说
也就是吉他手们常说的“前级”
同时传声器电平也需要被放大！
也就是歌手们常说的“话放”
至于为什么吉他信号输出口接一个耳机没声音
显然是因为信号不够猛
我们需要在耳机之前加上一个放大器才可以～

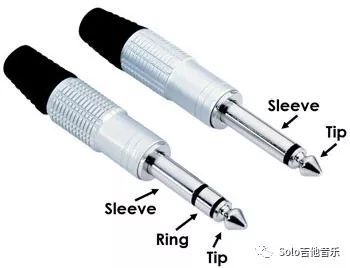

我们习惯于把它们叫6.5 “大三”和“大二”
至于为什么
你可以踩传送门 ⬇️⬇⬇
需要明确的是
大二芯只能传送一条信号
是吉他的标准使用线材
但是由于今天很多指弹吉他手选择安装各种各样的拾音器
传送一条信号已经不满足他们了
所以需要一条传送两条的“大三芯”
电吉他手们基本都是使用“大二芯”的
当然你用“大三芯”也是没问题的
根据刚才我们学到的平衡与非平衡的学习
就很容易判断
大二芯“TS”为单声道非平衡模拟信号
大三芯“TRS”为立体声不平衡模拟信号 或 单声道平衡模拟信号
单声道和立体声的概念后面会推文娓娓道来～

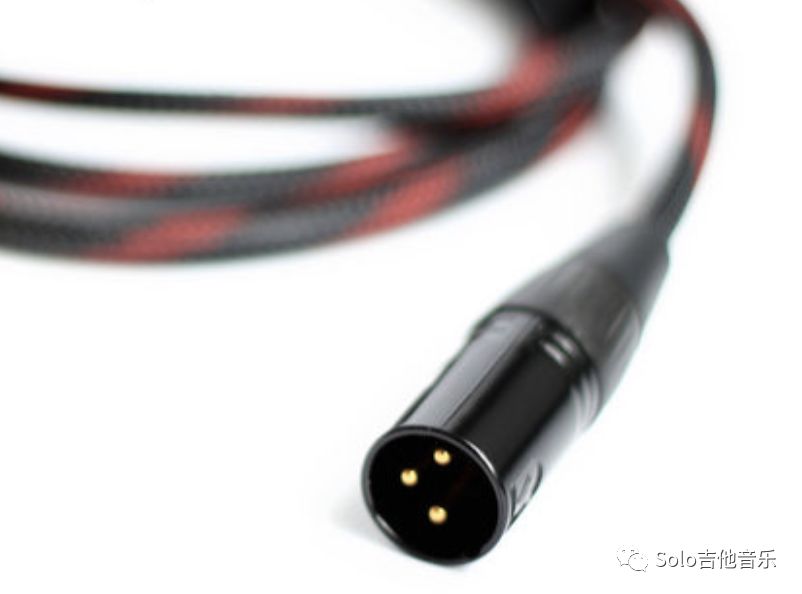

我们喜欢叫它卡农
是典型的平衡线材
可以和各种接口接在一起
卡农-莲花头
卡农-6.5
没有限制...
我们DI的输出接口就是这种头的！
可以远距离传输而没有任何信号的缺损
如果调音台和你弹吉他的地方隔了一座山之类的
我建议你在舞台端使用一个DI盒
把非平衡信号转换成平衡信号再传给山另一头的调音台比较好～

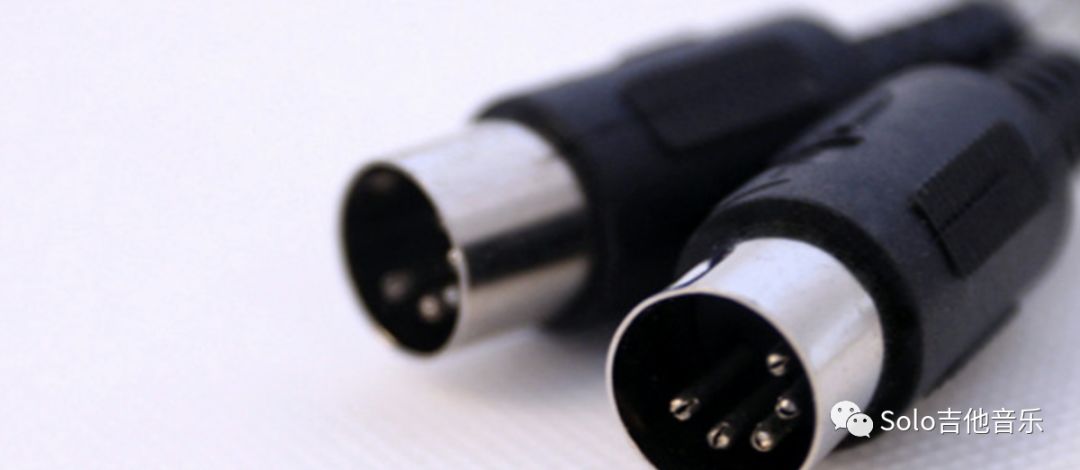

吉他手们接触这个MIDI线材
基本就是踏板控制器了
这个接口是乐器数字接口
看起来长得像迷你版的XLR
其实它里面有5个针脚
一般都MIDI IN、MIDI OUT这种标识～
还有一种接口
里面有13个针脚～

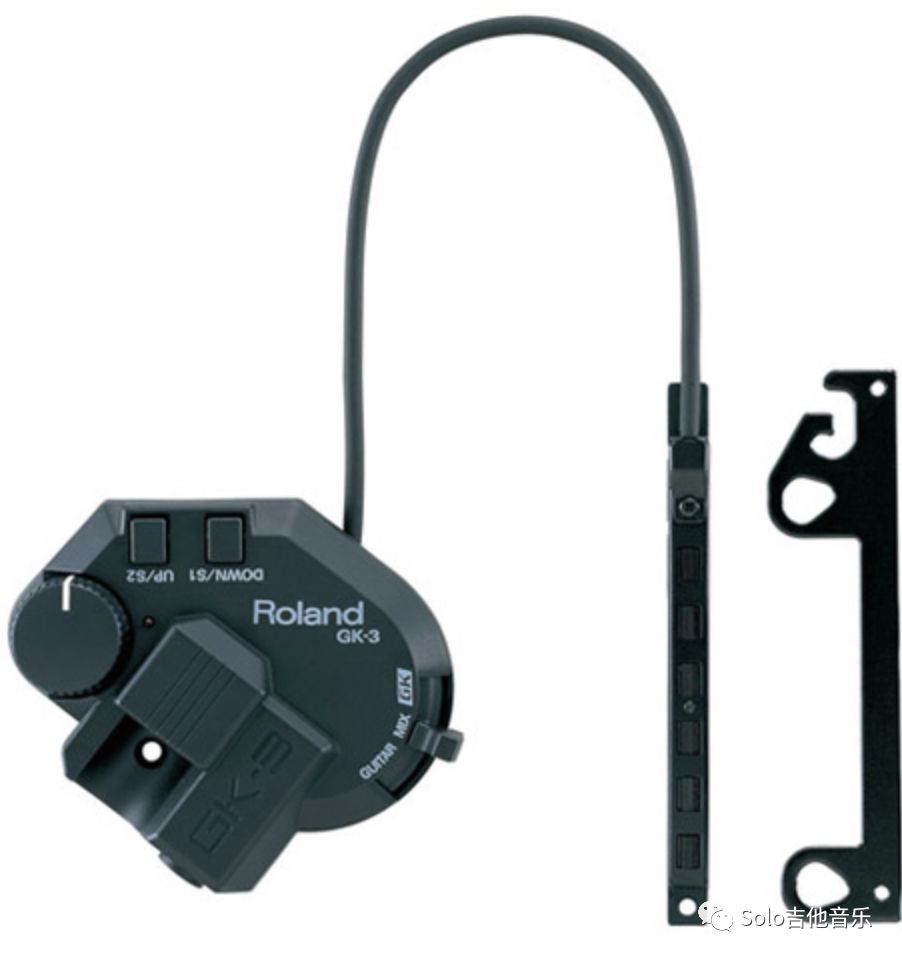

日本Roland家的GK-3吉他拾音器
这种13针的独特设计肯定也有它的用处
这个拾音器可以单独的拾取每根弦
可以切换合成器音色和吉他音色
吉他手们能接触到ADAT
说明他的设备已经很多了！
试想一下
他有一把电吉他、一把木吉他、动圈话筒、电容话筒、贝斯
但是他只有一台2输入通道的声卡
这就很尴尬了
音频接口不够用～
这个时候就要靠ADAT接口了
你们在买声卡的时候肯定看见过这样的字眼
“18入22出”这类的
它说有18个输入通道
但是拿回来上面就8个前级放大输入
根本找不到其他的了......
其实吧
还有8个输入都在ADAT上呢
一个ADAT的插口提供了8个通道
另外S/PDIF还会提供2个通道
加在一起不就18个了嘛！
大家要注意哦～
ADAT是输入单向传输
一根optical（单模光纤）传输8路信号哦

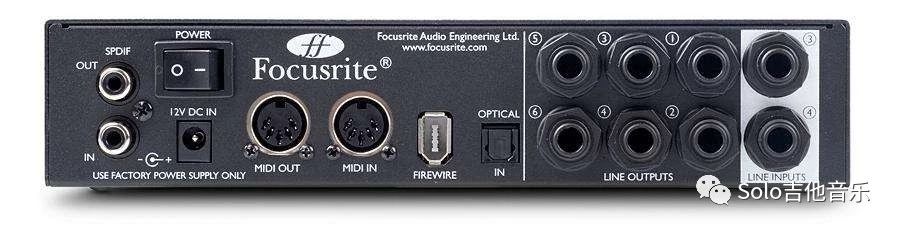

看到那个optical那个口了吗
那个就是ADAT接口
快去找找！
