吉他改装案例：巨型品丝+双双拾音器的15种音色电路

文章转载自公众号：九河吉他

作者：赵洪波

-  序  -

自美利坚国老汉里奥奋达创教，洋琵琶磨改素有扒皮抽筋与脱胎换骨两派，缠斗甲子有余，难分伯仲。扒皮抽筋派，相传起事于高丽国白头山南麓，与泡菜古法颇有渊源，讲究由表及里，以阴柔绵毒见长；脱胎换骨者，发迹于九河下梢三条石一带，属津派煎饼旁支，最擅放浪形骸，行的俱是刚猛路数。

两派弟子行走江湖，难免狭路相逢，口角多起于此：

扒：“你大爷！”

脱：“你 大爷！！”

扒：“你MB！”

脱：“你 MB！！”

于是攻守往来，辗转腾挪，偶有秘籍遗落街市，掩没于黄土，茫茫数十载，落下遗珠之恨。

时移世易，己亥年公历冬月初五，磨改秘籍被一老丐割爱于九河老赵，阅罢不免击节赞叹：壮哉我朝，幸哉我民，真乃厕上极品也！虽老丐索价不菲，毕竟不敢独享，遂抄录于此，与君共赏。

诸君若由此篇有所开悟，还请不吝广传于江湖，亦可打赏纹银若干，老赵在此先行谢过则个。

-  改装思路  -

......还是说人话吧。

先简单介绍一下本篇要改的琴：DBZ Imperial FM（厂货）。注明厂货，是因为毕竟不是从正式渠道购买，这款琴也比较少见，我也不确定正式的零售版本在具体配置和质量等级上有多大区别，特此说明。

DBZ是Dean创始人Dean B Zelinsky于2008年与Jason Struble、Jeff Diamant等人创建的吉他品牌，后来还使用过DBZ Diamond商标，在Dean Zelinsky于2012年离开公司后逐渐并入Diamond品牌。

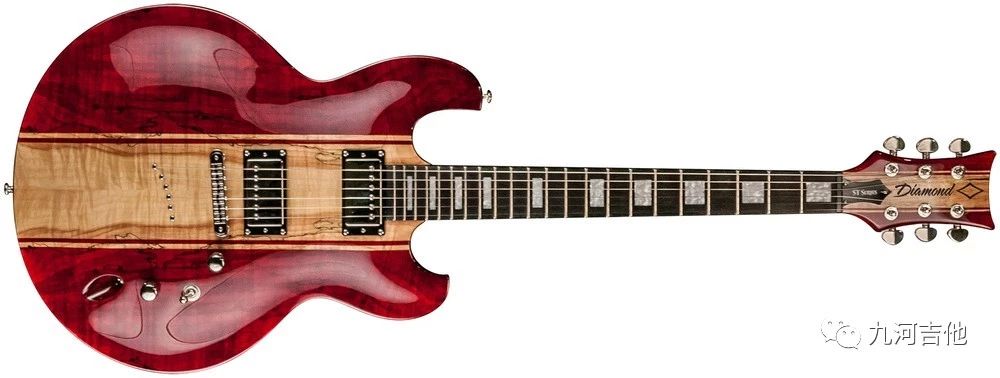

Imperial琴体正面外形接近Gibson ES335，但是结构是桃花心木/枫木双层实心，在音色上与ES335没什么可比性。有效弦长24.75'，琴桥跟ES335一样是硬尾T-O-M类型，因此琴弦拉力和推弦阻力与Gibson ES、 LP相同。Diamond品牌改款后的Imperial是这样的：

要改的这把Imperial FM吸引我的有四点，一是ES335的外形让右手拨弦位置比较高，坐着弹琴很舒服；二是琴体超级薄，右臂轻松；三是琴颈背面是比较适中的软V型，至少是很适合我；最后一点很简单，这琴足够怪，常规琴型实在摸的太多了，总得找点乐子不是？

它的缺点也很明显，首先是品丝材质一般，抛光后两三个月就氧化得一塌糊涂；其次是音色，虽然声学音色比较扎实，但是拾音器和电路系统完全毁了最终的音色表现。油漆质感、工艺细节、金属件选配等其他方面不过不失，符合那家一线OEM厂的一贯水准。基本上，如果以国外正规渠道七八百刀的售价，可以算性价比上乘。

针对琴的缺点，决定做两项改装：品丝与电路。

-  品丝改装  -

更换品丝是个重塑手感的好机会，指板弧度、品丝材质与尺寸、指板边缘处理方式、品丝倒角等等都可以抛开原有规格重新选择。但是也不能信马由缰，必须考虑指板材质、品丝槽夹持力、指板厚度、品位记号、琴枕高度、音色变化等限制因素，所需篇幅浩繁，在此无法赘述。

想要深入了解的朋友可以参考Stew-Mac公司的《Fretwork Step-by-Step（中文版：品丝修整、安装与更换实例教程）》和Dan Erlewine相关专著，或者报名参加九河吉他维修技师培训。

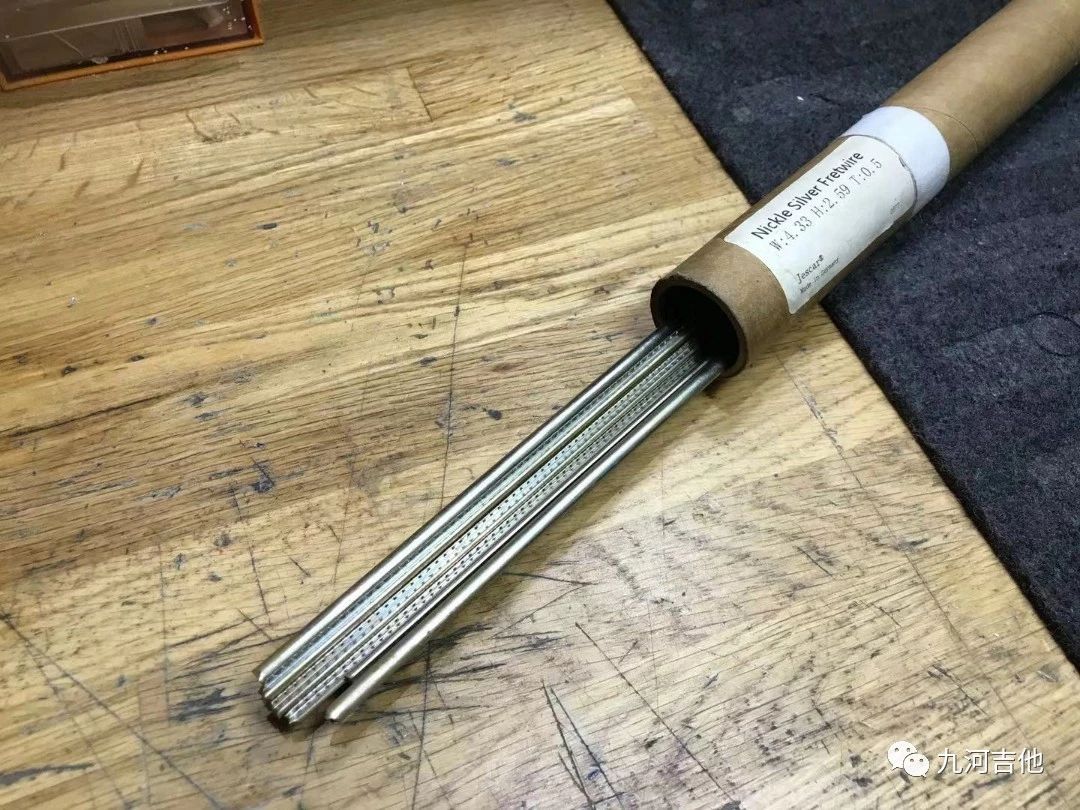

几年前，我想试试Allparts销售的品丝品质如何，于是他们在售的所有品丝各买了一磅，下单时并没仔细查看规格。在海关磕完头取回工作室，发现了这么一管儿东西：

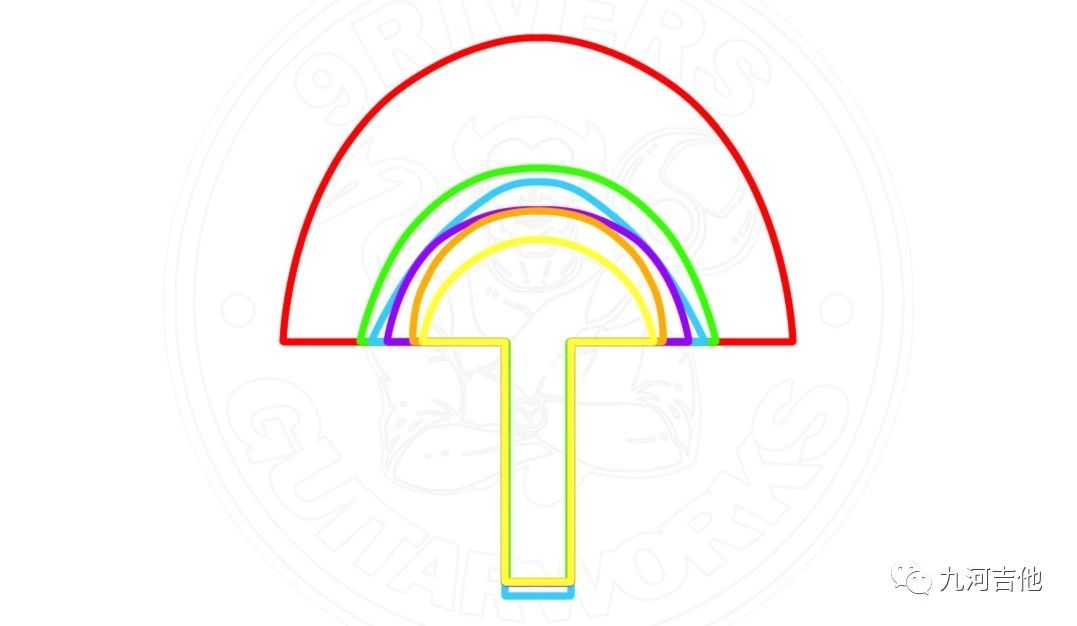

这是啥？给51区的货发错了？从照片里你可能看不出来太多异常，这里跟大家比较习惯的品丝规格对比一下：

图中黄色线是6230（.080x.043'/2.03x1.09mm 宽x高 下同），多用于复古Fender琴型；

橘色线是6105（.095x.047'/2.41x1.19mm），使用这种品丝最典型的吉他是Ibanez Jem7V；

紫色线是6150（.104x.047'/2.64x1.19mm），是Fender美标系列大部分型号的选择；

蓝色线是6115（.108x.051'/2.74x1.30mm），也就是Tom Anderson上比较常见的那种三角形品丝；

绿色线是6110（.118x.058'/3.00x1.47mm），典型的金属琴标配。

红色线... 就是Allparts发来的妖孽，查了一下货号，竟然标注为Jumbo Fret Wire，这让正经人家的Jumbo情何以堪？

这种妖孽普通顾客显然是不会选的，之前也只有九河的两位技师给自己的木琴装过，结果出乎意料，音头饱满并且钢性十足，延音也有所提高，音色至少是没比之前差。

考虑了一下手头现有的琴，虽然燕瘦环肥，但还是名门正派居多，实在无聊。好吧，有请小刘同学把妖孽换上！

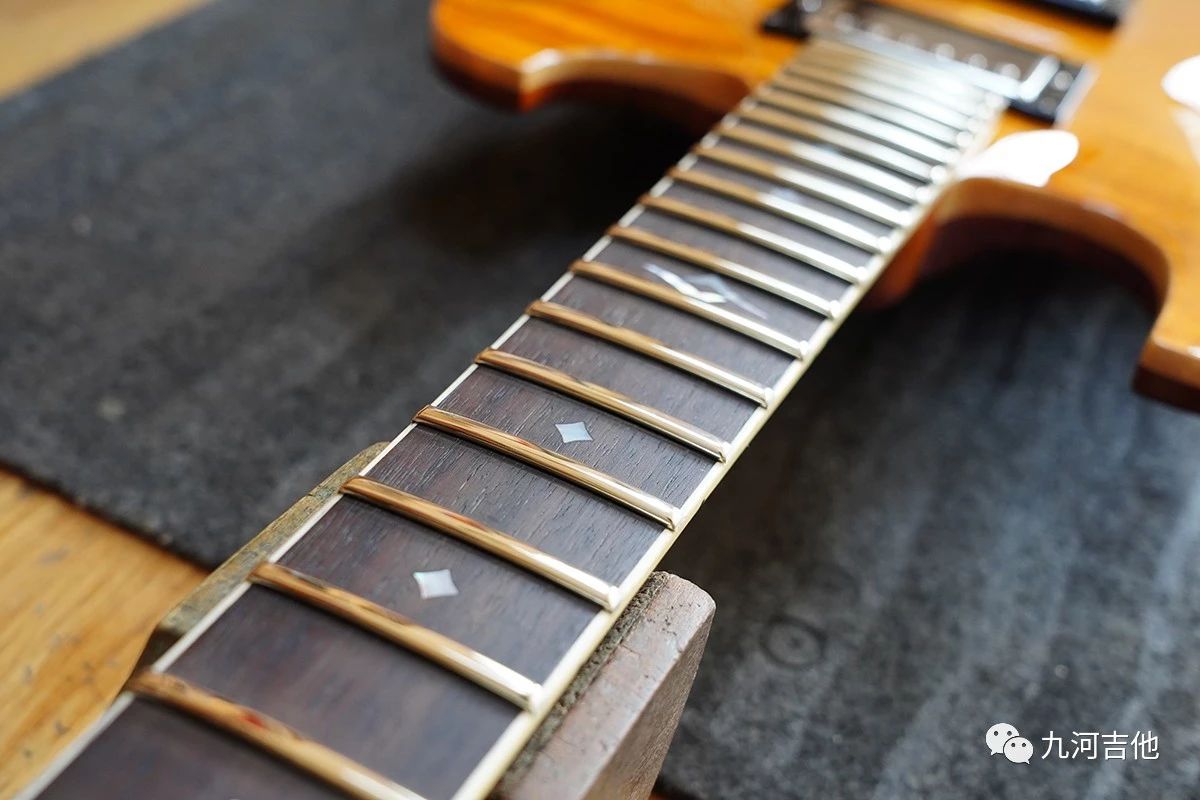

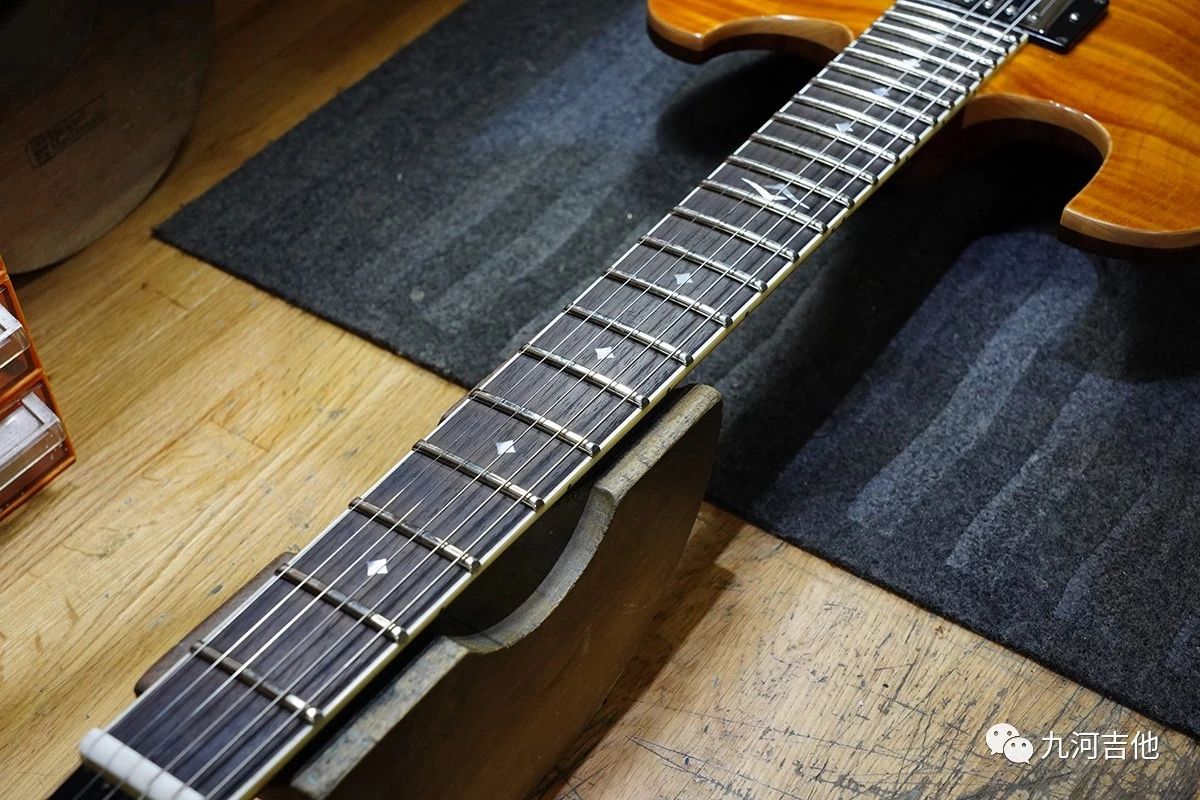

换完首先发现整琴配重变了，好在琴体比较重，倒是没出现琴头下垂的问题。其次是品丝精密抛光后简直是亮瞎狗眼，看惯了3分的，1克拉的bling-bling确实是非常满足恶趣味。

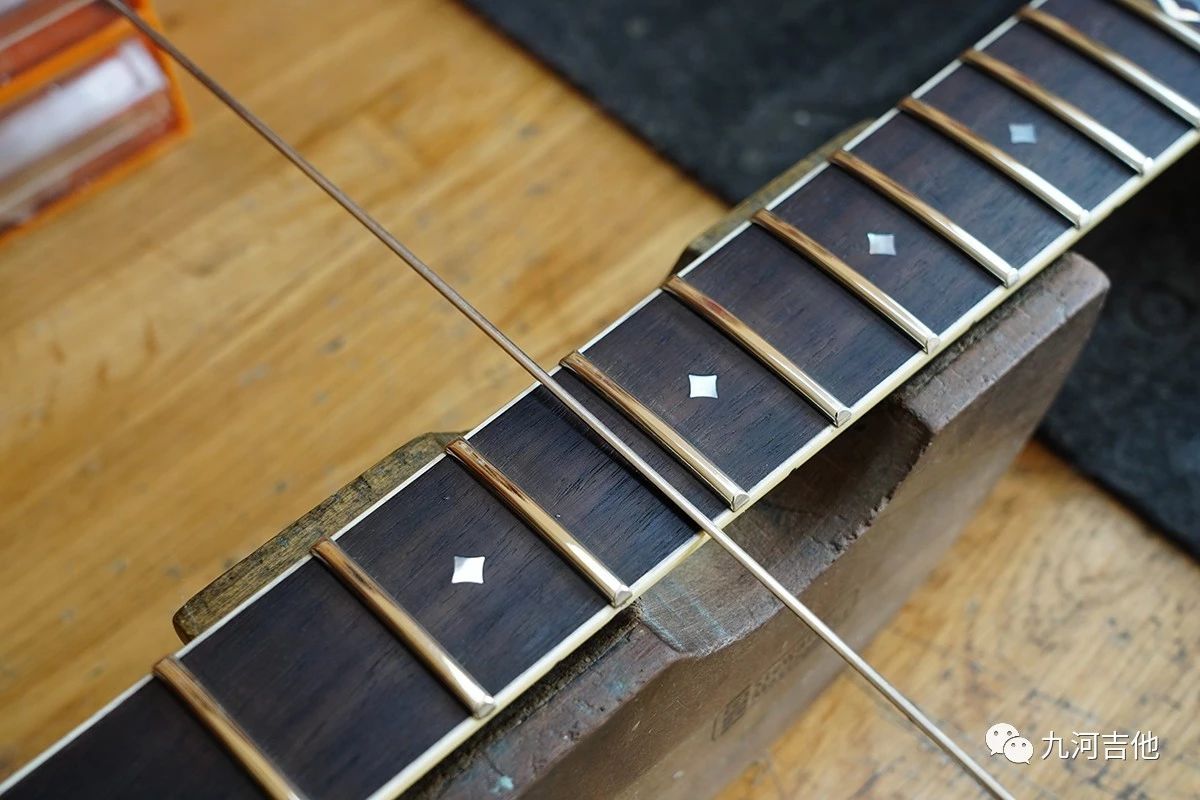

手感方面，最简单的描述是很像Yngwie Malmsteen那种凹槽指板。因为品丝足够高，按弦时指尖是完全碰不到指板的，推弦揉弦的阻力极低，这是最明显的好处。很多没接触过凹槽指板的朋友不太理解为什么Yngwie认为这种琴容易弹得更快，我觉得大概有两个原因：一是指尖悬空，左手按弦时更不容易用力过度，久之会形成只用必要力度按弦的习惯；二是即使琴弦很低推弦也不会夹手指，解决了速弹和技巧在琴弦高度上的冲突。

缺陷也很明显，就是滑弦简直就是在撸搓板儿！不过实际上巨型品丝要比凹槽指板稍好一点，因为品丝比较宽，手指的撞击感更柔和，习惯控制好按弦力度后并不会太恐怖。

如果你打算DIY更换这种品丝，还要注意：安装品丝前的指板找平/弧度修整和安装后的品丝找平都用了最高精度的18'铝合金弧度打磨工具，但是由于品丝实在太宽，普通品冠修整锉无法修圆，只能用最传统的三角锉打磨，非常考验耐心。另外还要注意妖孽品丝弹性太大，安装前必须加工到与指板弧度完全吻合，否则中间部分会回弹。

-  电路改装  -

根据查到的参数，DBZ Imperial原配拾音器是DBZ自家土炮，不过我也不确定手上这把厂货的拾音器到底是什么鬼，总之音色很屎。我对双线圈音色没太多要求，这琴也没什么特定的音色取向，于是问了下Aguda/Kimble掌门王仙长手头有什么可选，得到Seymour Dancan的SH1/SH4。

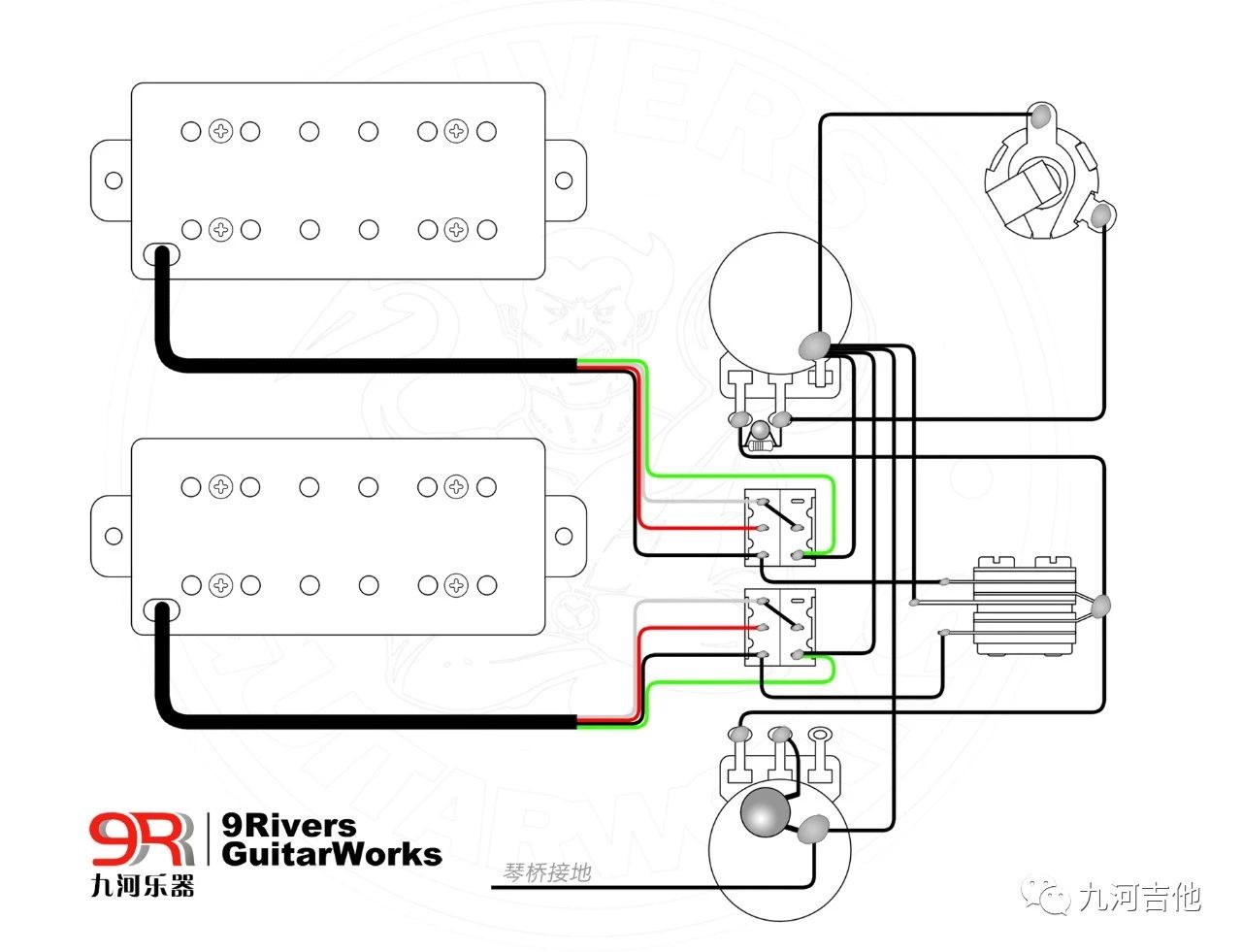

拾音器是4芯输出线的版本，电路配置是2电位器 Toggle拨档，可实现的电路功能选项很多，不过最近改了很多电路，提拉电位器DPDT能实现的直通、电容切换、切单、反相等等都有点玩腻了，昂贵的6档Toggle用在这琴上又有点牛刀。琢磨了一下，给每个拾音器做单独的串联/并联/切单切换开关自由度最大，于是画图：

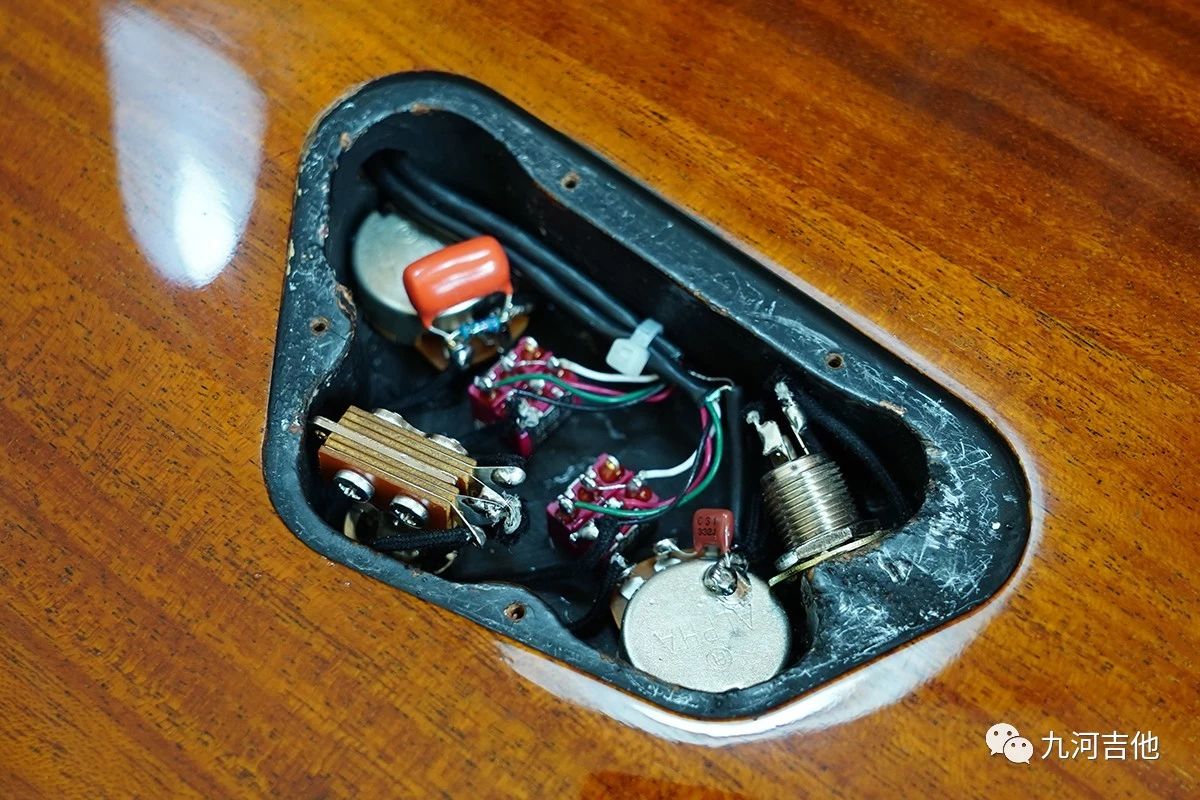

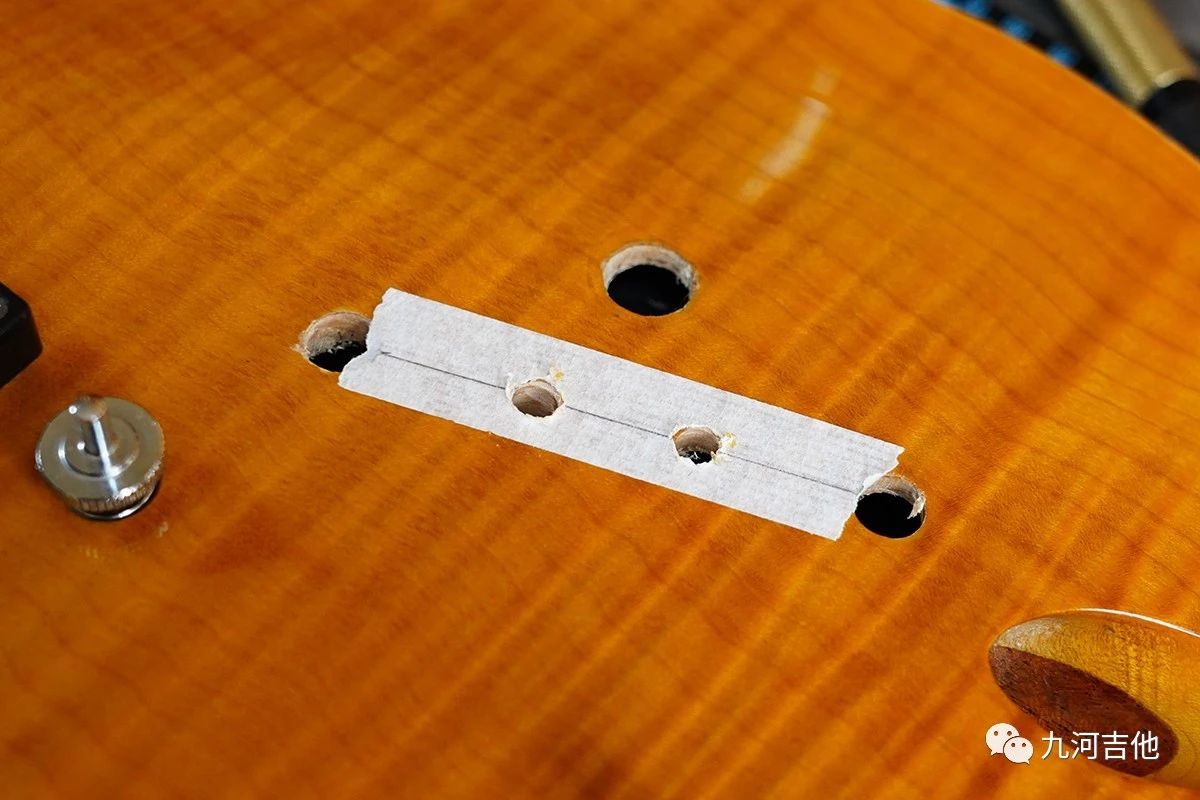

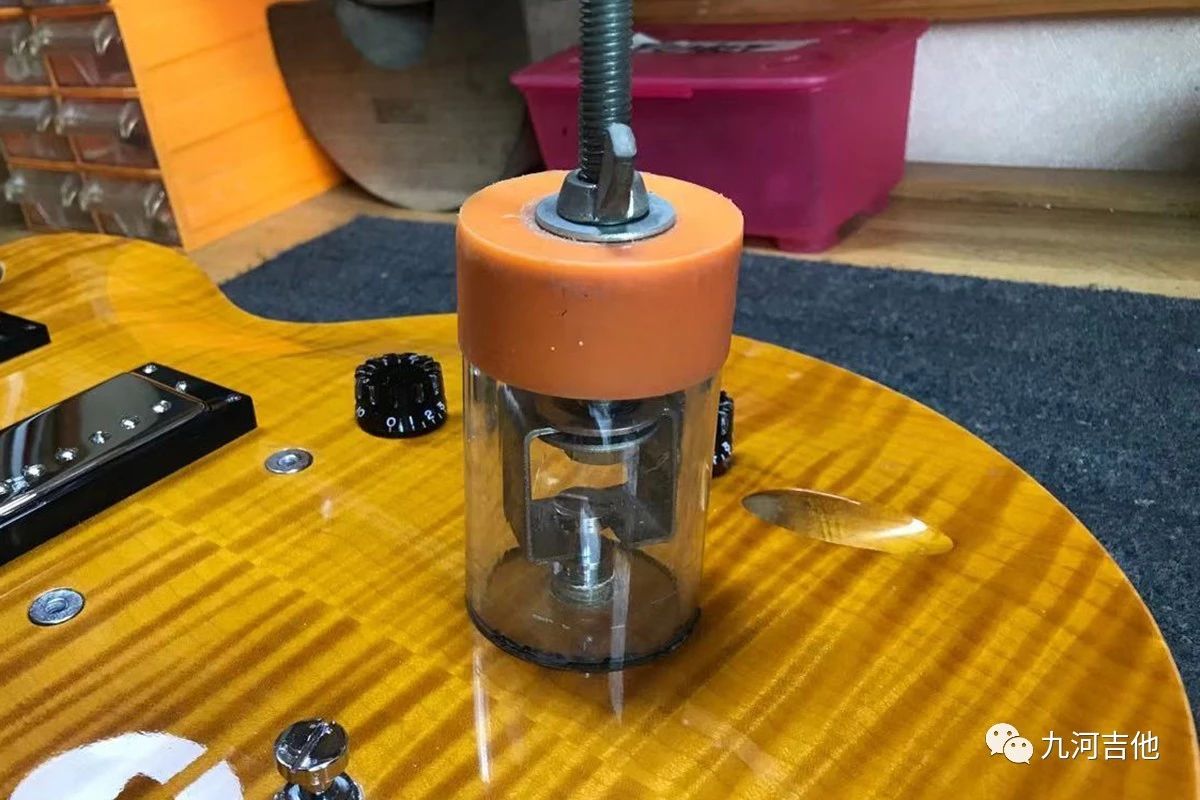

电路仓空间非常有限，得仔细测量好位置，而且还得用清底刀加深电路仓并重涂屏蔽涂料。一通折腾，过程和完成图：

这个电路的原理就不讲了，请九河吉他维修技师培训高级班学员们自行复习一下。这里只简单介绍一下元件参数的选择。小切换开关必须是DP3T On-On-On类型，注意大多数DP3T都是On-Off-On的，千万别搞错；电位器用常规参数500K即可，如果想让音色更亮可以用1M的，想更暗可以用250K；音色电容和高频补偿方案我用9Rivers Wiring Cube（电路魔方）实测选了3300pF和150K/1000pF并联方案。

在琴颈/琴桥档，两个拾音器各有串联、并联和切单三种音色，在中间档，共有3x3=9种音色，合计15种；如果想要更多可能性，或者说让拾音器得到最大输出，可以把其中一个电位器换成提拉电位器或者再增加一个DPDT开关，增加直通功能（无负载输出）。
